进口气动V型球阀按密封性能分为软密封和硬密封；按调节方式分为调节型和切断型，切断型按作用形式分单作用和双作用式，调节型为双作用式。单作用式的独特优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于关闭或开启位置。

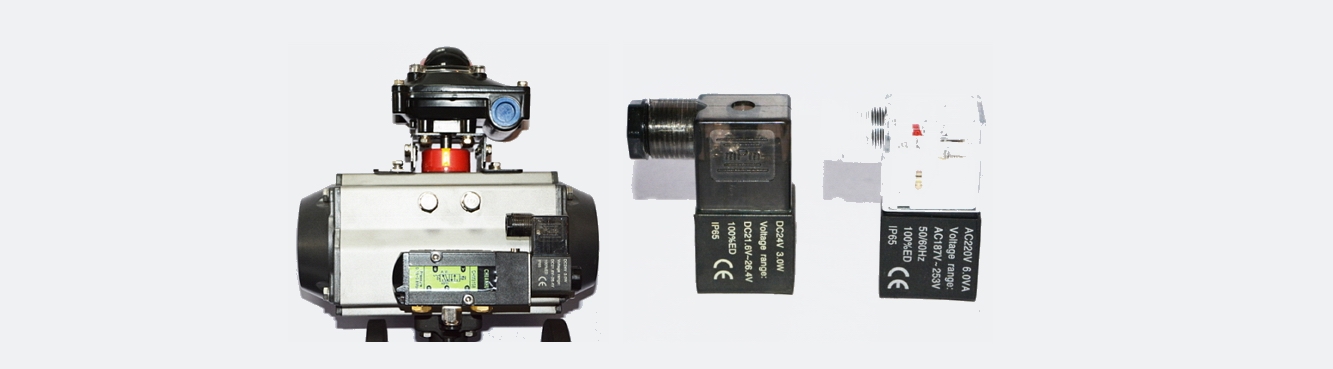

进口气动V型球阀开关型接线图-配电磁阀

电磁阀用于气动阀门开启或关闭的电控操作。 符合NAMUR连接标准, 直接安装在气动执行器侧面，无需管子连接。根据仪表控制系统需要选择单电控或双电控制。二位五通电磁阀配双作用式执行器，二位三通电磁阀配单作用式执 行器。同时该产品有基本型（IP67）和防爆型，防爆级别为Ex dIIBT4，为防爆级别适用于工厂的易爆环境场所。也可根据需要选择适合的电压

电磁阀结构形式：滑动

动作方式：电磁铁或手动操作。

按下并旋转手动操作钮可实现手动状态锁定。

复位方式：气动弹簧复位、机械弹簧复位、电磁铁操作复位。

接 口：ISO228/1标准G1/4

环境温度：-20℃～+60(防爆型-15℃～+50℃）

介质温度：-20℃～+80℃(防爆型-15℃～+50℃)

材 质：阀体和内部零件：阳极电镀铝合金、铜。

加固端盖：塑料。

密封圈：丁苯橡胶（NBR）和聚亚安酯（AU）。

安 装：符合NAMUR标准和VDI/VDE3845的双孔

功 能：2位3通NC（V45C2）,2位5通（V45K2）

介 质：经过过滤（50微米）、润滑的或非润滑的压缩空气，而且干燥露点到-20℃，

额定流量：V45K2型：QNn=1060N1/min,

V45C2型：1-2QNn-1060N1/min，2-3QNn=1060N1/min

公称通径：DN7mm

换向时间：大约40毫秒

特殊装备：防爆线圈EExmT6

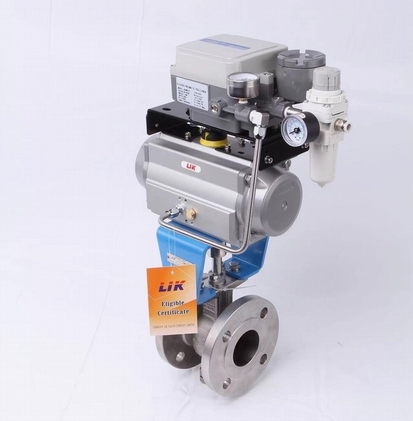

进口气动V型球阀开关型实物图

                                                                                                                      点击进进口气动V型球阀了解更多

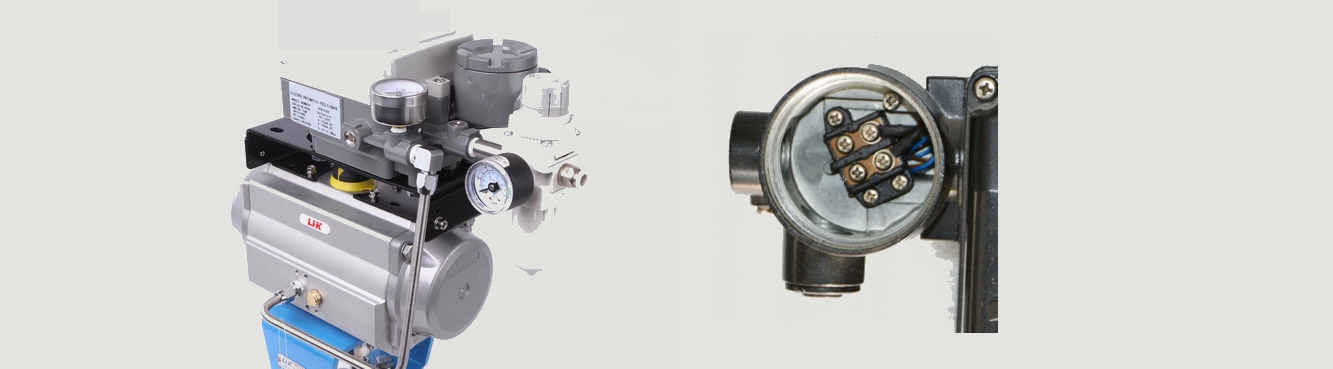

进口气动V型球阀调节型接线图 配YT定位器

LIKYT-1000阀门定位器和调节阀、球阀、蝶阀配套使用，构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动 调节阀的气信号，控制调节阀的动作。同时根据调节阀的开度进行反馈，使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型（弹簧复位型）和双作用型气动执行机构。

通过防爆等级(Exia Ⅱ BT6, Exdm Ⅱ BT6,Exdm Ⅱ CT6)认证。

通过IP66等级认证。

具有高抗振性（在5~200Hz时无影响）。

电气接口均为多孔形式，便于任意方向连接。

调校简单，易于实现正、反作用的转换对于小型执行机构，

通过调节气孔流量可消除振荡现象。

不需要换零部件即可完成1/2等分控制。

设计为部件组合式结构，便于维修和保养。v 易于反馈连接。

空气消耗低。
