进口对夹式中线蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业
进口对夹式中线蝶阀
阀体:灰铸铁,球墨铸铁,铸钢,304不锈钢,316不 锈钢,316L不锈钢 阀板:球铁尼龙,球铁电镀,304不锈钢,316不锈 钢,316L不锈钢,双相不锈钢,铝青铜 阀座:三无乙丙(EPDM),丁腈(NBR),耐温乙 丙(EPDM),氟橡胶,硅橡胶 阀轴:45碳钢,410不锈钢,304不锈钢,316不锈钢 公称通径:DN50-DN600 公称压力:PN1.0-1.6Mpa 适用介质:水,海水,污水,油,空气,食品,弱酸 碱等 使用温度:-20~220℃

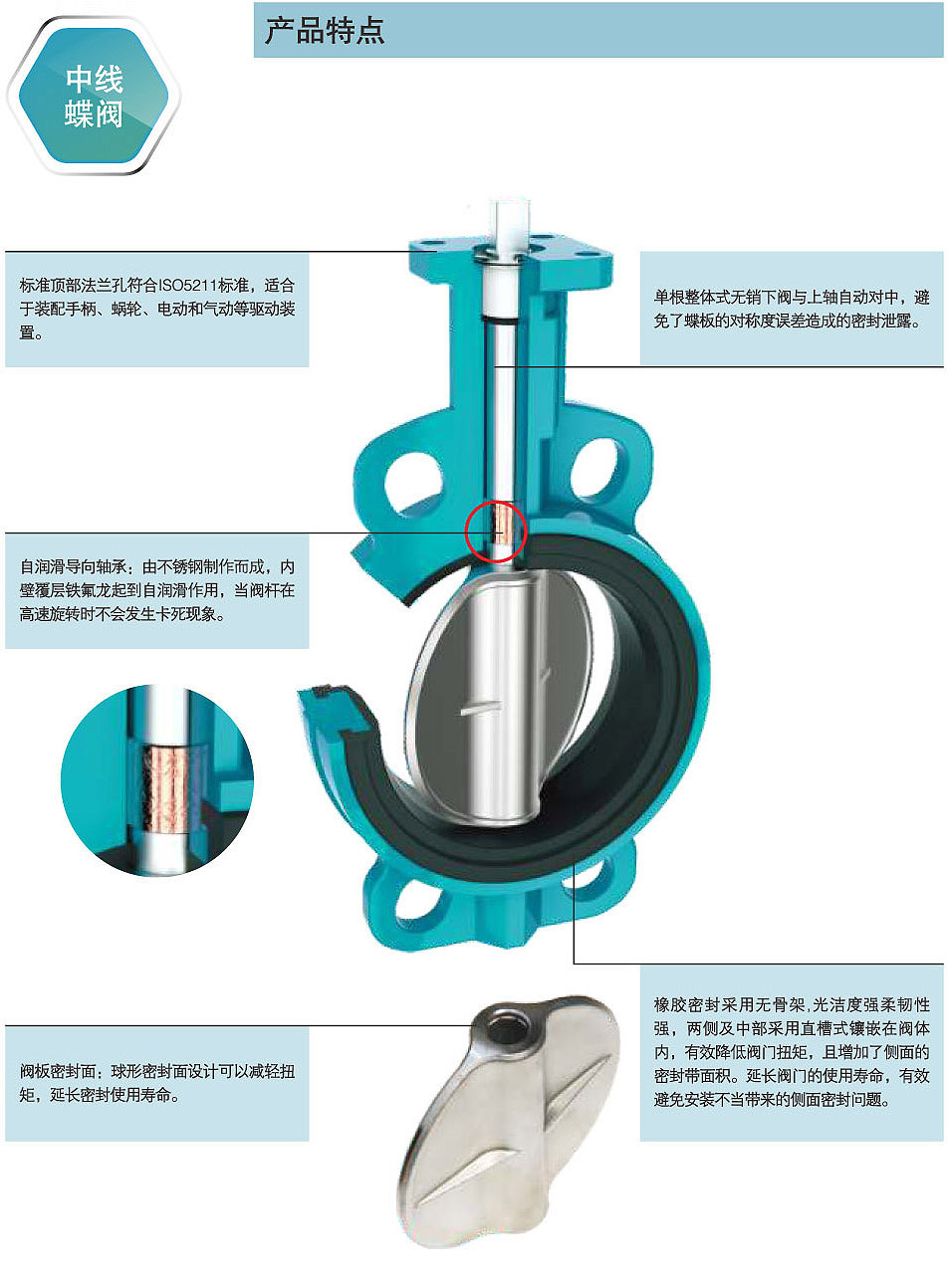

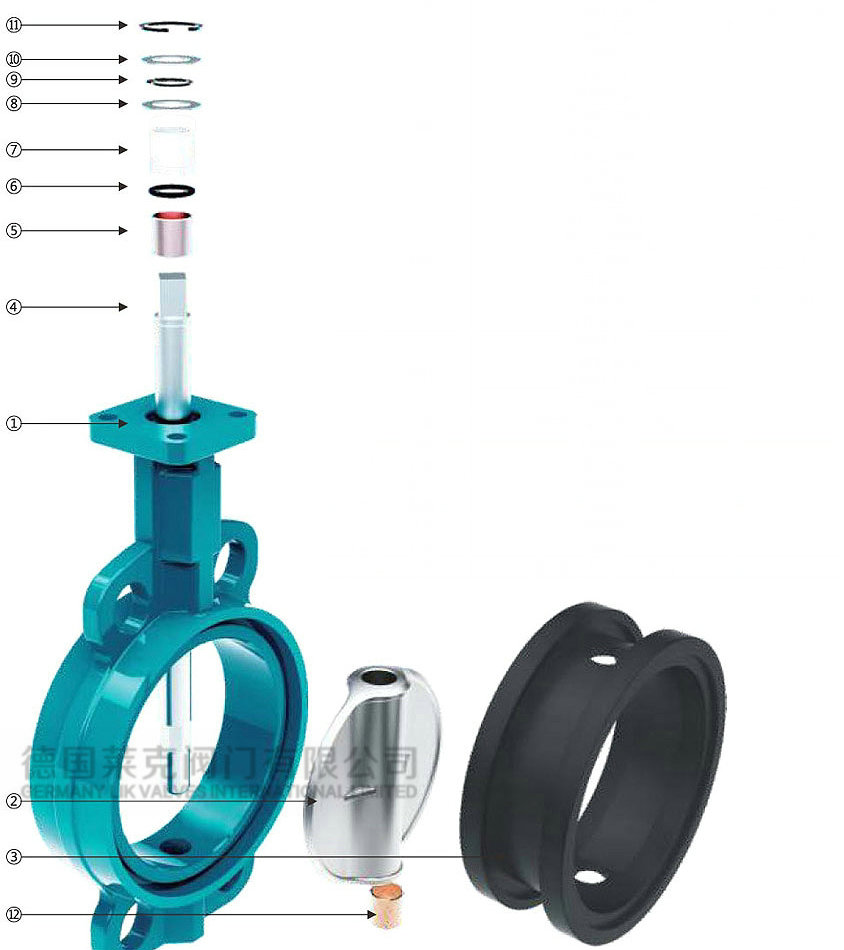

主要结构件材料
序号 |
零件 |
材质 |
备注 |
1 |
阀体 |
灰铸铁 |
对夹式。 凸耳式
|
球墨铸铁 |
|||
碳钢 |
|||
不锈钢304S |
|||
不锈钢316S |
|||
铸铝 |
|||
2
|
阀板
|
球铁尼龙 |
|
球铁镀镍 |
|||
不锈钢304S |
|||
不锈钢316S |
|||
双相合金钢 |
|||
铝青铜 |
|||
铝青铜 |
|||
3 |
阀座 |
丁睛橡胶 |
-10-80℃ |
三元乙丙橡胶 |
-20-120℃ |
||
耐热乙丙橡胶 |
- 20-140℃ |
||
氯丁橡胶 |
-0-80℃ |
||
硅橡胶 |
-20-180℃ |
||
氟橡胶 |
-18~204℃ |
||
聚四氨乙烯 |
-250~250℃ |
||
4 |
阀杆 |
不锈钢410S |
|
不锈钢304S |
|||
不锈钢316S |
|||
碳钢 |
|||
5 |
轴承 |
增强聚四翅乙烯+不锈钢 |
|
6 |
型环 |
丁睛橡胶 |
|
7 |
衬套 |
聚甲醛 |
|
8 |
垫片 |
不锈钢 |
|
9 |
挡圈 |
锰钢 |
|
10 |
垫片 |
不锈钢 |
|
11 |
挡圈 |
锰钢 |
|
12 |
轴承 |
增强聚四翅乙烯+不锈钢 |
|
进口对夹式中线蝶阀安装注意事项
1、在安装前,一定要将阀门的密封面和管道中污物杂质清理干净,不能有杂质。
2、在安装阀门时,管道上的法兰内口必须与对夹式蝶阀的耳朵孔位对正,法兰片与蝶阀的橡胶密封圈紧紧压住贴合,不用再使用密封垫圈。
3、阀门在固定前,要先将蝶板做几次开关测试,确保蝶板在开关过程中没有卡阻现象之后,才可以把螺母完全拧紧固定。注意:这个测试对夹式蝶阀卡阻环节非常重要,如果安装时候没有测试,安装之后出现卡阻现象会导致蝶阀无法完全打开或关闭,造成大量泄漏。如果是安装了电动或气动执行器的蝶阀会出现执行器将阀杆扭断变形现象。
4、焊接法兰和安装蝶阀的顺序一定不能乱,一定不能先装好蝶阀再去焊接法兰,这样会烧坏蝶阀橡胶密封圈。
5、对于安装了电动或气动执行器的对夹式蝶阀,在更换下部时,要关位对关位、开位对开位的装配,整机调整校对好了之后,再上管道安装。
