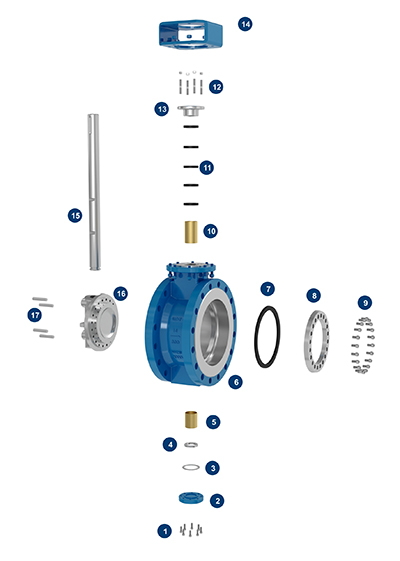

序号

零件名称

碳钢

不锈钢

低温钢

1

底盖螺钉

8.8/B7

B8

B8/L7

2

底盖

A105

304

304/LF2

3

垫片

304+石墨

304+石墨

304+石墨

4

卡环

1035

304

304

5

下轴套

SF-1

SF-1S/C95200

SF-1S/C95200

6

阀体

WCB

CF8

LCB/LC1

7

密封圈

304+石墨

304+石墨

304+石墨

8

压板

A105

304

304/LF2

9

压板螺钉

8.8/B7

B8

B8/L7

10

上轴套

SF-1

SF-1S/C95200

SF-1S/C95200

11

填料

柔性石墨

柔性石墨

柔性石墨

12

压盖螺柱

8.8/B7

B8

B8/L7

13

填料压盖

WCB

CF8

CF8/LF2

14

支架

WCB

WCB/CF8

WCB/CF8

15

阀杆

410/420

304/17-4PH

410/17-4PH

16

蝶板

WCB

CF8

LCB/LC1

17

销轴

410/420

304/17-4PH

410/17-4PH

故障

分析产生原因

消除故障方法

 填料处的外漏

          1、填料超期使用、已老化。
          2、操作时用力过大。
          3、活节螺栓没有拧紧。

1、应及时更换老化、损坏的填料并逐圈安放接头呈30°-50°。
2、应以正常力均匀操作、不许加套管或用其它办法。
3、均匀拧紧压住填料用螺栓。

 密封面泄漏

           1、阀门安装方向和介质流向不符。
           2、蝶阀关闭不到位。
          3、久闭的蝶阀在密封面上积垢。
          4、密封面上损伤严重。

1、注意安装检查。
2、关严到位。
3、将阀门开一条缝，让高速流体冲掉密封上的脏物。
4、重新研磨，加厚调节垫片补偿。

 法兰连接处泄漏

          1、螺栓拧紧力不均。
          2、垫片老化损伤。
          3、垫片选用材质与工况介质要求不符。

1、重新均匀拧紧螺栓。
2、及时更换垫片。
3、按工况要求正确选用垫片材料和形式，订货时要详细说明要求。

 手柄、手轮的损坏

           1、使用不正确。
           2、紧固件松脱。
           3、手柄、手轮与阀杆连接损伤。

1、禁止使用管子钳、长杠杆、撞击工具等。
2、随时修配。
3、随时修复。

 蜗轮蜗杆传动卡咬

           1、不清洁嵌入脏物、影响润滑。
           2、操作不善。

1、请保持清洁，定期加油。
2、若操作时发现卡咬，阻力很大时，不能继续操作，否则损坏加剧。

 电动安装故障

           1、润滑不良，阀内有异物卡住造成转矩过大。
            2、电机故障。

1、应加油，保持清洁，使油管良好，填料压紧适度，及时排除异物。
2、电机工作时间不超过15分钟，电源应正常，应避免点击受潮。
