工业蒸汽工况 进口截止阀应用方案
发布时间:2026/5/28
工业蒸汽分为饱和蒸汽、过热蒸汽，覆盖低压 / 中压 / 高温高压、饱和湿蒸汽、高温高压主蒸汽、伴热蒸汽、排污 / 疏水支路等场景，结合工况划分选型、应用点位、产品特点、安装运维，聚焦主流进口截止阀。
1. 德国莱克 LIK（蒸汽主力款，全压力等级覆盖）
1，LIKTR-HS 高温高压锻钢截止阀
压力等级：Class150~Class2500（PN16~PN420）
耐温：-29℃ ~ 600℃，适配过热蒸汽、电站主蒸汽、锅炉主管道
结构：整体锻造阀体、自紧式阀盖、阀座 / 阀芯堆焊 Stellite6 硬质合金，抗蒸汽冲蚀；石墨复合填料，耐高温无外漏
连接：对焊 / 承插焊 / 法兰，火电、热力管网、化工高温蒸汽总管首选。
2，LIK-BELLOWS 波纹管密封蒸汽截止阀
适用：中低压蒸汽、密闭厂房 / 环保要求高的蒸汽支路
特点：波纹管隔离阀杆，零外漏（Class VI），杜绝蒸汽逸散，解决传统填料跑冒滴漏问题。
2. 美国AMISCO（阿米斯科）（蒸汽系统标杆，侧重中低压 + 疏水 / 排污）
代表型号：HP 系列蒸汽截止阀、M 系列铸铁 / 铸钢截止阀
耐温耐压：最高 600℃，Class4500，专攻蒸汽主管、分汽缸、疏水阀前切断、设备排污管线
优势：针对蒸汽水击优化流道，柔性石墨填料 + 导向阀杆，开关轻便，配套蒸汽系统成套方案，厂区分支管路、换热站大量使用。
3. 德国HANWEI（汉威）
型号：HANWEI-G800/G900 锻钢高温截止阀
适配：中高压过热蒸汽、热电厂、余热锅炉蒸汽管线
特点：整体锻造成型，抗高温蠕变，硬密封耐反复启闭，适合长期连续运行工况。
4. 美国LEO（力沃）
型号：Edward 系列高温截止阀
定位：超临界机组、大型电站、炼化装置高温主蒸汽
耐温最高 593℃，高压力等级，全无损检测，适用于大型重工、电力核心管线。
5. 德国卡尔（KARL）（Y 型蒸汽截止阀）
结构：Y 型流道，流阻远低于直通截止阀
适用：大流量蒸汽输送、蒸汽支管、换热设备入口，减少蒸汽压力损失，兼顾切断与节流。
三、全厂区应用点位（按系统划分）
1. 锅炉系统（核心高温高压区）
应用位置：锅炉出口主蒸汽管、集箱出口、过热器进出口、锅炉给水 + 蒸汽联管
选型要求：高温高压锻钢截止阀（LIKTR-HS、Flowserve），Class900 以上，Stellite 硬密封，焊接连接，禁止普通铸铁阀。
作用：系统检修切断、紧急关断，耐受启停阶段温度剧烈变化与水击。
2. 热力管网 / 分汽缸系统（厂区分配）
应用位置：蒸汽总管、分汽缸进出口、车间分支蒸汽管、厂区架空 / 地埋蒸汽管道
低压饱和蒸汽：斯派莎克铸钢截止阀、LIK 常规铸钢截止阀；
中压过热蒸汽：锻钢截止阀，法兰连接为主，方便拆装维护。
3. 换热 / 用汽设备（换热器、反应釜、干燥机、暖通）
应用位置：设备蒸汽入口切断阀、回汽管切断阀
工况特点：频繁启闭、存在冷热交替、凝水回流
选型：中压铸钢截止阀，优先带导向阀杆款式；环保车间选用波纹管密封款，防止蒸汽泄漏。
4. 疏水、排污、放空支路（小口径、高频动作）
应用位置：疏水阀前端切断、锅炉定期排污、蒸汽管道放空阀
选型：小口径锻钢截止阀，耐冲刷、耐污水混合介质，斯派莎克小口径阀在此场景应用广泛。
5. 蒸汽伴热系统（低压、密布点位）
应用位置：管道伴热、仪表伴热蒸汽支管
选型：低压小型铸钢截止阀，体积小、开关灵活，满足零散点位切断需求。
四、蒸汽工况专属选型规则
1，材质匹配
低压饱和蒸汽（≤1.6MPa）：WCB 铸钢即可，禁用灰铸铁（水击易破裂）；
中高压蒸汽（2.5~10MPa）：WC6/WC9 Cr-Mo 铸钢；
高温高压（＞10MPa，＞425℃）：F11/F22/F91 锻造 Cr-Mo 钢。
2，密封选择
普通蒸汽管路：金属硬密封（Stellite 堆焊），耐冲蚀、寿命长；
室内 / 环保严控区域：必须选波纹管密封截止阀，彻底解决填料泄漏；
严禁普通四氟密封（高温下四氟快速老化失效）。
3，结构选择
主管道、高压干线：直通式锻钢截止阀，强度高；
大流量、压降敏感管路：Y 型截止阀，降低流阻；
高温长管线：选用带热补偿结构阀杆，防止热胀卡涩。
4，连接方式
高温高压主干线：对焊 / 承插焊，密封性强、无泄漏隐患；
中低压分支、需频繁检修点位：法兰连接。
五、安装与使用维护要点（蒸汽工况关键）
1，密封面快速磨损、内漏
原因：蒸汽带杂质、水击；解决：更换 Stellite 堆焊硬密封阀，管道加装过滤器。
2，阀杆处持续漏汽
原因：普通填料高温老化；解决：改造为波纹管密封截止阀。
3，阀门卡涩、开关不动 http://www.germanylikvalve.com/globevalve.html
原因：高温热膨胀、阀杆锈蚀；解决：选用耐高温导向阀杆阀门，定期加注高温润滑脂。

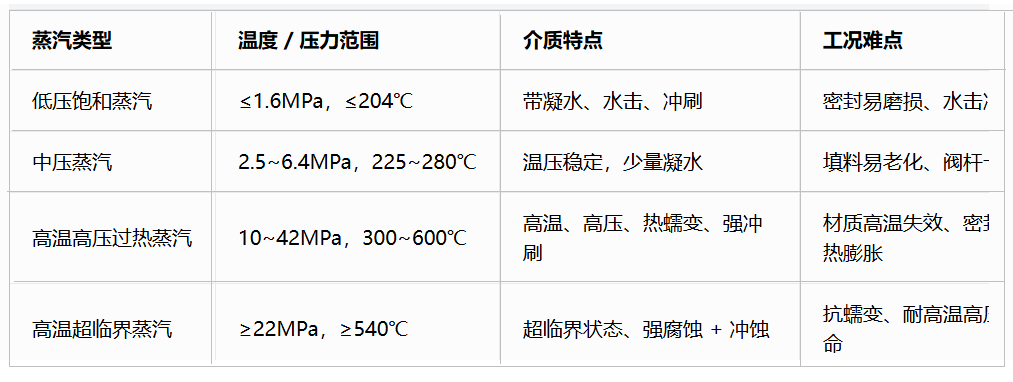

一、蒸汽工况分类与工况参数界定
通用风险：水击、热胀冷缩、填料高温失效、密封面冲蚀、外漏。
二、主流进口蒸汽专用截止阀（品牌 + 型号 + 适配场景）1. 德国莱克 LIK（蒸汽主力款，全压力等级覆盖）
1，LIKTR-HS 高温高压锻钢截止阀
压力等级：Class150~Class2500（PN16~PN420）
耐温：-29℃ ~ 600℃，适配过热蒸汽、电站主蒸汽、锅炉主管道
结构：整体锻造阀体、自紧式阀盖、阀座 / 阀芯堆焊 Stellite6 硬质合金，抗蒸汽冲蚀；石墨复合填料，耐高温无外漏
连接：对焊 / 承插焊 / 法兰，火电、热力管网、化工高温蒸汽总管首选。
2，LIK-BELLOWS 波纹管密封蒸汽截止阀
适用：中低压蒸汽、密闭厂房 / 环保要求高的蒸汽支路
特点：波纹管隔离阀杆，零外漏（Class VI），杜绝蒸汽逸散，解决传统填料跑冒滴漏问题。
2. 美国AMISCO（阿米斯科）（蒸汽系统标杆，侧重中低压 + 疏水 / 排污）
代表型号：HP 系列蒸汽截止阀、M 系列铸铁 / 铸钢截止阀
耐温耐压：最高 600℃，Class4500，专攻蒸汽主管、分汽缸、疏水阀前切断、设备排污管线
优势：针对蒸汽水击优化流道，柔性石墨填料 + 导向阀杆，开关轻便，配套蒸汽系统成套方案，厂区分支管路、换热站大量使用。
3. 德国HANWEI（汉威）
型号：HANWEI-G800/G900 锻钢高温截止阀
适配：中高压过热蒸汽、热电厂、余热锅炉蒸汽管线
特点：整体锻造成型，抗高温蠕变，硬密封耐反复启闭，适合长期连续运行工况。
4. 美国LEO（力沃）
型号：Edward 系列高温截止阀
定位：超临界机组、大型电站、炼化装置高温主蒸汽
耐温最高 593℃，高压力等级，全无损检测，适用于大型重工、电力核心管线。
5. 德国卡尔（KARL）（Y 型蒸汽截止阀）
结构：Y 型流道，流阻远低于直通截止阀
适用：大流量蒸汽输送、蒸汽支管、换热设备入口，减少蒸汽压力损失，兼顾切断与节流。
三、全厂区应用点位（按系统划分）
1. 锅炉系统（核心高温高压区）
应用位置：锅炉出口主蒸汽管、集箱出口、过热器进出口、锅炉给水 + 蒸汽联管
选型要求：高温高压锻钢截止阀（LIKTR-HS、Flowserve），Class900 以上，Stellite 硬密封，焊接连接，禁止普通铸铁阀。
作用：系统检修切断、紧急关断，耐受启停阶段温度剧烈变化与水击。
2. 热力管网 / 分汽缸系统（厂区分配）
应用位置：蒸汽总管、分汽缸进出口、车间分支蒸汽管、厂区架空 / 地埋蒸汽管道
低压饱和蒸汽：斯派莎克铸钢截止阀、LIK 常规铸钢截止阀；
中压过热蒸汽：锻钢截止阀，法兰连接为主，方便拆装维护。
3. 换热 / 用汽设备（换热器、反应釜、干燥机、暖通）
应用位置：设备蒸汽入口切断阀、回汽管切断阀
工况特点：频繁启闭、存在冷热交替、凝水回流
选型：中压铸钢截止阀，优先带导向阀杆款式；环保车间选用波纹管密封款，防止蒸汽泄漏。
4. 疏水、排污、放空支路（小口径、高频动作）
应用位置：疏水阀前端切断、锅炉定期排污、蒸汽管道放空阀
选型：小口径锻钢截止阀，耐冲刷、耐污水混合介质，斯派莎克小口径阀在此场景应用广泛。
5. 蒸汽伴热系统（低压、密布点位）
应用位置：管道伴热、仪表伴热蒸汽支管
选型：低压小型铸钢截止阀，体积小、开关灵活，满足零散点位切断需求。
四、蒸汽工况专属选型规则
1，材质匹配
低压饱和蒸汽（≤1.6MPa）：WCB 铸钢即可，禁用灰铸铁（水击易破裂）；
中高压蒸汽（2.5~10MPa）：WC6/WC9 Cr-Mo 铸钢；
高温高压（＞10MPa，＞425℃）：F11/F22/F91 锻造 Cr-Mo 钢。
2，密封选择
普通蒸汽管路：金属硬密封（Stellite 堆焊），耐冲蚀、寿命长；
室内 / 环保严控区域：必须选波纹管密封截止阀，彻底解决填料泄漏；
严禁普通四氟密封（高温下四氟快速老化失效）。
3，结构选择
主管道、高压干线：直通式锻钢截止阀，强度高；
大流量、压降敏感管路：Y 型截止阀，降低流阻；
高温长管线：选用带热补偿结构阀杆，防止热胀卡涩。
4，连接方式
高温高压主干线：对焊 / 承插焊，密封性强、无泄漏隐患；
中低压分支、需频繁检修点位：法兰连接。
五、安装与使用维护要点（蒸汽工况关键）
1，安装方向：严格按阀体箭头介质流向安装，蒸汽必须低进高出，减轻阀座冲刷、缓解水击。
2，管路预处理：安装前彻底吹扫管道，清除焊渣、铁锈，避免硬质颗粒划伤密封面。,
3，启闭操作：蒸汽阀缓慢启闭，严禁猛开猛关，防止剧烈水击损坏阀体与管路。
4，热态紧固：首次通汽升温后，热态紧固法兰、阀盖螺栓，补偿高温产生的间隙。
5，填料维护：普通填料阀定期检查，出现漏汽及时压紧填料压盖；波纹管阀免填料维护。
6，防冻防凝：停运管道彻底排净凝水，低温环境做好保温，防止阀体冻裂。
1，密封面快速磨损、内漏
原因：蒸汽带杂质、水击；解决：更换 Stellite 堆焊硬密封阀，管道加装过滤器。
2，阀杆处持续漏汽
原因：普通填料高温老化；解决：改造为波纹管密封截止阀。
3，阀门卡涩、开关不动 http://www.germanylikvalve.com/globevalve.html
原因：高温热膨胀、阀杆锈蚀；解决：选用耐高温导向阀杆阀门，定期加注高温润滑脂。
