加长阀杆设计保障进口低温电磁阀 阀芯动作顺畅的原理及应用分析
发布时间:2026/5/30
一、引言
在 LNG、液氮、液氧、液氢、低温空分、低温化工等深冷工况中，介质温度普遍处于 **-40℃～-253℃** 区间。常规结构电磁阀运行时，低温冷量会沿阀杆向上快速传导，引发填料冻结、阀芯卡涩、密封件脆损、电磁线圈凝露失效、零部件冷缩抱死等故障，直接导致阀门启闭失灵、介质泄漏、系统停机。
明确故障根源，才能理解加长阀杆的设计逻辑，常规电磁阀在低温工况主要存在四类问题：
1,冷量传导致填料结冰卡滞
低温介质的冷量通过金属阀杆向上传递，使阀盖填料函区域温度降至 0℃以下。环境空气中的水汽、介质析出的微量水分会在阀杆与填料的配合间隙内结冰，冻结阀杆运动副，阀芯无法上下往复动作，阀门卡死。
2,冷辐射造成电磁线圈损坏
冷量持续传导至上部电磁线圈组件，线圈外壳表面温度远低于环境露点，空气中水汽大量凝露、结霜，破坏线圈绝缘层，引发漏电、短路、烧毁；同时低温会降低电磁吸力，进一步导致阀芯动作无力。
3,低温冷缩引发配合副抱死
阀体、阀杆、阀芯、导向套等金属零部件材质不同，线膨胀系数存在差异。深冷环境下各部件收缩量不一致，原本精密的配合间隙变小甚至消失，阀芯与阀座、阀杆与导向套发生机械抱死，启闭卡阻。
4,低温导致密封件失效、摩擦增大
普通橡胶类密封件在 - 40℃以下会快速硬化、失去弹性，出现开裂、密封失效；同时低温下介质黏度、表面特性改变，阀杆滑动摩擦阻力大幅上升，加剧阀芯动作不灵敏问题。
三、加长阀杆的核心设计原理
加长阀杆配合长颈阀盖组成绝热长颈结构，从热传导阻隔、运动副防护、形变补偿、摩擦优化四个维度，保障阀芯全程动作顺畅，各原理相辅相成。
（一）增大热阻，阻断冷量向上传导（核心原理）
金属是良导热体，阀杆长度直接决定热传导效率。加长阀杆利用加长导热路径 + 空气绝热层双重作用，大幅提升热阻，延缓、削弱冷量向上传递。
1,延长导热路径
根据热传导公式，在材质、截面积不变时，导热距离越长，热传递效率越低。低温专用阀杆相较标准阀杆加长50～150mm，超低温（≤-162℃）工况杆长不低于 80mm。冷量从下端低温阀芯区传递至上部填料函、线圈区的路径被拉长，沿途热量交换充分，温度逐级回升。
2,形成自然绝热腔
加长阀杆配套长颈阀盖，在阀杆中段形成密闭的空气绝热腔。空气热导率远低于金属，可进一步隔断对流换热与辐射换热，形成明显的温度梯度：
下端区域：接触低温介质，维持介质原始低温；
中段绝热区：温度逐步回升；
上端填料、线圈区：温度稳定在 0℃以上，彻底消除结冰、凝露条件。
3,材质辅助隔热
低温加长阀杆统一选用304L、316L 奥氏体不锈钢，这类材料热导率低、低温韧性好，相比碳钢可进一步降低冷量传导速度，同时避免深冷下材料脆断。
（二）上移运动密封区，杜绝结冰卡涩
常规电磁阀填料函紧邻阀体低温区，是结冰重灾区。加长阀杆将填料函整体上移至常温区间，脱离低温影响范围：
1,填料、导向套等滑动运动副处于正温环境，水汽无法结冰，阀杆往复滑动无机械阻碍；
2,搭配 PTFE、柔性石墨、金属波纹管等耐低温密封填料，这类密封件适用温度可达 - 200℃以下，低温下不硬化、不变形，既能保证密封性能，又可维持较低滑动摩擦力，保证阀芯动作灵活。
（三）补偿低温冷缩，保证零部件配合精度
1,形变自适应补偿
加长阀杆整体长度更大，具备一定的弹性形变能力。深冷环境下，阀体、阀芯、阀杆产生不均匀冷缩时，长阀杆可通过微小弹性变形吸收各部件的形变量，避免配合间隙过度缩小，防止阀芯、阀杆与导向结构抱死。
2,提升运动导向稳定性
加长阀杆一般采用上下双导向结构，长杆体的直线度、导向跨度更大，可有效抵消低温形变带来的阀杆偏斜、偏心问题。阀芯运行时同轴度更高，不会出现单边摩擦、卡滞，全程动作平稳。
（四）优化运动工况，降低摩擦阻力
阀杆表面做精磨处理，表面粗糙度 Ra≤0.8μm，低温介质不易附着，滑动摩擦阻力稳定；
绝热腔可减少低温介质气化后的冷气流直吹上部运动机构，避免气流扰动影响阀芯动作；
上部常温环境可保证弹簧、电磁动铁芯等辅助部件的力学性能稳定，输出驱动力恒定，确保阀芯启闭响应及时。
四、加长阀杆低温电磁阀典型结构与关键技术参数
（一）整体结构组成

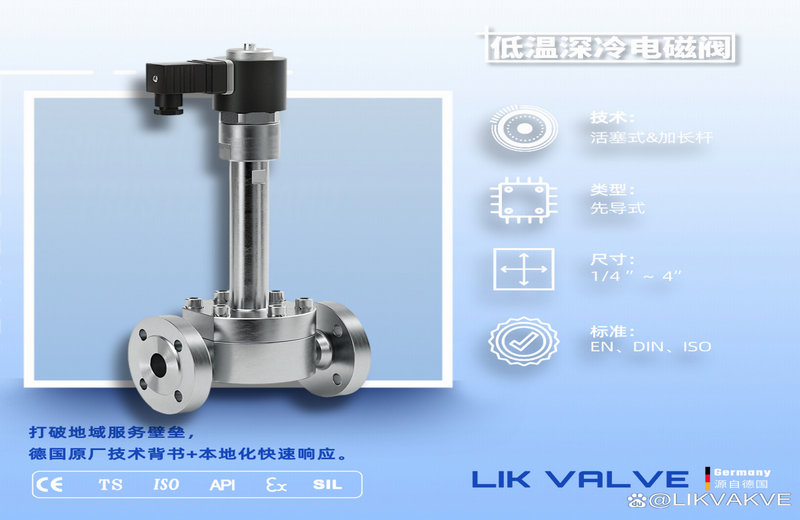

完整加长阀杆低温电磁阀结构：阀体 + 低温阀芯组件 +加长阀杆+ 长颈阀盖（绝热腔）+ 填料密封组件 + 导向套 + 电磁执行机构。
核心特征：阀杆分段布局、独立绝热腔、高位填料函、双导向支撑。
（二）关键设计参数
1,阀杆长度
一般低温工况（-40℃～-100℃）：加长 50～60mm；
深冷工况（-100℃～-196℃，LNG、液氮）：加长 80～120mm；
超低温工况（＜-196℃，液氢）：加长 120～150mm，搭配真空绝热腔。
2,阀杆材质：304L、316L 不锈钢（经深冷稳定化处理，消除相变应力）。
3,绝热腔：常压空气绝热（常规深冷）、真空绝热（液氢等极低温工况）。
4,密封形式：PTFE 组合填料、金属波纹管密封（零泄漏工况首选）。
5,导向结构：上下双青铜 / 不锈钢导向套，保证阀杆对中性。
五、应用场景、选型原则与工况适配
（一）主流应用领域
1,LNG 产业
LNG 温度 - 162℃，广泛应用于 LNG 储罐、槽车、加气站、气化站。加长阀杆电磁阀作为管路通断、紧急切断阀使用，杜绝户外环境下水汽结冰，保障供气系统连续运行。
2,空分行业
制氧、制氮设备产出液氮、液氧（-196℃），用于低温精馏塔、液体输送管路、低温储罐自控系统，是空分装置自动化控制的基础阀类。
3,低温科研与航天
液氢、液氧燃料输送（最低 - 253℃）、低温试验舱、超导设备配套，对阀门可靠性、零泄漏要求极高，必须采用加长阀杆 + 真空绝热结构。
4,低温化工与医药食品
液氨（-33℃）、低温冷媒输送，冻干设备、低温灭菌生产线，工况温度 - 40℃～-120℃，侧重防凝露、动作灵敏。
5,冷链及特种制冷设备
大型工业冷冻机组、深冷冷库自控管路，应对长期低温、高湿环境。
（二）选型核心原则
1,按介质温度选阀杆长度
温度越低，所需阀杆加长尺寸越大，极低温工况不可使用短杆替代。
2,按介质特性选密封结构
易挥发、含水汽介质：优先金属波纹管密封，彻底隔绝水汽；普通低温液体：选用 PTFE 填料即可。
3,驱动形式匹配
小口径直动式电磁阀：响应快、卡滞风险低，优先用于深冷工况；大口径先导式电磁阀：需对先导通道做防冻处理。
4,环境适配
户外高湿、多雨地区，必须保证加长阀杆形成完整温度隔离，防止线圈凝露。
六、加长阀杆设计的技术优势与对比分析
将加长阀杆低温电磁阀与普通电磁阀在低温工况下进行对比：
在 LNG、液氮、液氧、液氢、低温空分、低温化工等深冷工况中，介质温度普遍处于 **-40℃～-253℃** 区间。常规结构电磁阀运行时，低温冷量会沿阀杆向上快速传导，引发填料冻结、阀芯卡涩、密封件脆损、电磁线圈凝露失效、零部件冷缩抱死等故障，直接导致阀门启闭失灵、介质泄漏、系统停机。
加长阀杆（长颈阀杆）是低温电磁阀的核心专项结构设计，并非单纯增加阀杆长度，而是依托热阻隔断、结构补偿、运动优化的综合思路，将低温介质区与填料函、驱动线圈、操作端进行物理隔离，彻底解决低温环境下阀芯动作受阻问题，目前已成为工业深冷电磁阀的标准配置。
明确故障根源，才能理解加长阀杆的设计逻辑，常规电磁阀在低温工况主要存在四类问题：
1,冷量传导致填料结冰卡滞
低温介质的冷量通过金属阀杆向上传递，使阀盖填料函区域温度降至 0℃以下。环境空气中的水汽、介质析出的微量水分会在阀杆与填料的配合间隙内结冰，冻结阀杆运动副，阀芯无法上下往复动作，阀门卡死。
2,冷辐射造成电磁线圈损坏
冷量持续传导至上部电磁线圈组件，线圈外壳表面温度远低于环境露点，空气中水汽大量凝露、结霜，破坏线圈绝缘层，引发漏电、短路、烧毁；同时低温会降低电磁吸力，进一步导致阀芯动作无力。
3,低温冷缩引发配合副抱死
阀体、阀杆、阀芯、导向套等金属零部件材质不同，线膨胀系数存在差异。深冷环境下各部件收缩量不一致，原本精密的配合间隙变小甚至消失，阀芯与阀座、阀杆与导向套发生机械抱死，启闭卡阻。
4,低温导致密封件失效、摩擦增大
普通橡胶类密封件在 - 40℃以下会快速硬化、失去弹性，出现开裂、密封失效；同时低温下介质黏度、表面特性改变，阀杆滑动摩擦阻力大幅上升，加剧阀芯动作不灵敏问题。
三、加长阀杆的核心设计原理
加长阀杆配合长颈阀盖组成绝热长颈结构，从热传导阻隔、运动副防护、形变补偿、摩擦优化四个维度，保障阀芯全程动作顺畅，各原理相辅相成。
（一）增大热阻，阻断冷量向上传导（核心原理）
金属是良导热体，阀杆长度直接决定热传导效率。加长阀杆利用加长导热路径 + 空气绝热层双重作用，大幅提升热阻，延缓、削弱冷量向上传递。
1,延长导热路径
根据热传导公式，在材质、截面积不变时，导热距离越长，热传递效率越低。低温专用阀杆相较标准阀杆加长50～150mm，超低温（≤-162℃）工况杆长不低于 80mm。冷量从下端低温阀芯区传递至上部填料函、线圈区的路径被拉长，沿途热量交换充分，温度逐级回升。
2,形成自然绝热腔
加长阀杆配套长颈阀盖，在阀杆中段形成密闭的空气绝热腔。空气热导率远低于金属，可进一步隔断对流换热与辐射换热，形成明显的温度梯度：
下端区域：接触低温介质，维持介质原始低温；
中段绝热区：温度逐步回升；
上端填料、线圈区：温度稳定在 0℃以上，彻底消除结冰、凝露条件。
3,材质辅助隔热
低温加长阀杆统一选用304L、316L 奥氏体不锈钢，这类材料热导率低、低温韧性好，相比碳钢可进一步降低冷量传导速度，同时避免深冷下材料脆断。
（二）上移运动密封区，杜绝结冰卡涩
常规电磁阀填料函紧邻阀体低温区，是结冰重灾区。加长阀杆将填料函整体上移至常温区间，脱离低温影响范围：
1,填料、导向套等滑动运动副处于正温环境，水汽无法结冰，阀杆往复滑动无机械阻碍；
2,搭配 PTFE、柔性石墨、金属波纹管等耐低温密封填料，这类密封件适用温度可达 - 200℃以下，低温下不硬化、不变形，既能保证密封性能，又可维持较低滑动摩擦力，保证阀芯动作灵活。
（三）补偿低温冷缩，保证零部件配合精度
1,形变自适应补偿
加长阀杆整体长度更大，具备一定的弹性形变能力。深冷环境下，阀体、阀芯、阀杆产生不均匀冷缩时，长阀杆可通过微小弹性变形吸收各部件的形变量，避免配合间隙过度缩小，防止阀芯、阀杆与导向结构抱死。
2,提升运动导向稳定性
加长阀杆一般采用上下双导向结构，长杆体的直线度、导向跨度更大，可有效抵消低温形变带来的阀杆偏斜、偏心问题。阀芯运行时同轴度更高，不会出现单边摩擦、卡滞，全程动作平稳。
（四）优化运动工况，降低摩擦阻力
阀杆表面做精磨处理，表面粗糙度 Ra≤0.8μm，低温介质不易附着，滑动摩擦阻力稳定；
绝热腔可减少低温介质气化后的冷气流直吹上部运动机构，避免气流扰动影响阀芯动作；
上部常温环境可保证弹簧、电磁动铁芯等辅助部件的力学性能稳定，输出驱动力恒定，确保阀芯启闭响应及时。
四、加长阀杆低温电磁阀典型结构与关键技术参数
（一）整体结构组成
完整加长阀杆低温电磁阀结构：阀体 + 低温阀芯组件 +加长阀杆+ 长颈阀盖（绝热腔）+ 填料密封组件 + 导向套 + 电磁执行机构。
核心特征：阀杆分段布局、独立绝热腔、高位填料函、双导向支撑。
（二）关键设计参数
1,阀杆长度
一般低温工况（-40℃～-100℃）：加长 50～60mm；
深冷工况（-100℃～-196℃，LNG、液氮）：加长 80～120mm；
超低温工况（＜-196℃，液氢）：加长 120～150mm，搭配真空绝热腔。
2,阀杆材质：304L、316L 不锈钢（经深冷稳定化处理，消除相变应力）。
3,绝热腔：常压空气绝热（常规深冷）、真空绝热（液氢等极低温工况）。
4,密封形式：PTFE 组合填料、金属波纹管密封（零泄漏工况首选）。
5,导向结构：上下双青铜 / 不锈钢导向套，保证阀杆对中性。
五、应用场景、选型原则与工况适配
（一）主流应用领域
1,LNG 产业
LNG 温度 - 162℃，广泛应用于 LNG 储罐、槽车、加气站、气化站。加长阀杆电磁阀作为管路通断、紧急切断阀使用，杜绝户外环境下水汽结冰，保障供气系统连续运行。
2,空分行业
制氧、制氮设备产出液氮、液氧（-196℃），用于低温精馏塔、液体输送管路、低温储罐自控系统，是空分装置自动化控制的基础阀类。
3,低温科研与航天
液氢、液氧燃料输送（最低 - 253℃）、低温试验舱、超导设备配套，对阀门可靠性、零泄漏要求极高，必须采用加长阀杆 + 真空绝热结构。
4,低温化工与医药食品
液氨（-33℃）、低温冷媒输送，冻干设备、低温灭菌生产线，工况温度 - 40℃～-120℃，侧重防凝露、动作灵敏。
5,冷链及特种制冷设备
大型工业冷冻机组、深冷冷库自控管路，应对长期低温、高湿环境。
（二）选型核心原则
1,按介质温度选阀杆长度
温度越低，所需阀杆加长尺寸越大，极低温工况不可使用短杆替代。
2,按介质特性选密封结构
易挥发、含水汽介质：优先金属波纹管密封，彻底隔绝水汽；普通低温液体：选用 PTFE 填料即可。
3,驱动形式匹配
小口径直动式电磁阀：响应快、卡滞风险低，优先用于深冷工况；大口径先导式电磁阀：需对先导通道做防冻处理。
4,环境适配
户外高湿、多雨地区，必须保证加长阀杆形成完整温度隔离，防止线圈凝露。
六、加长阀杆设计的技术优势与对比分析

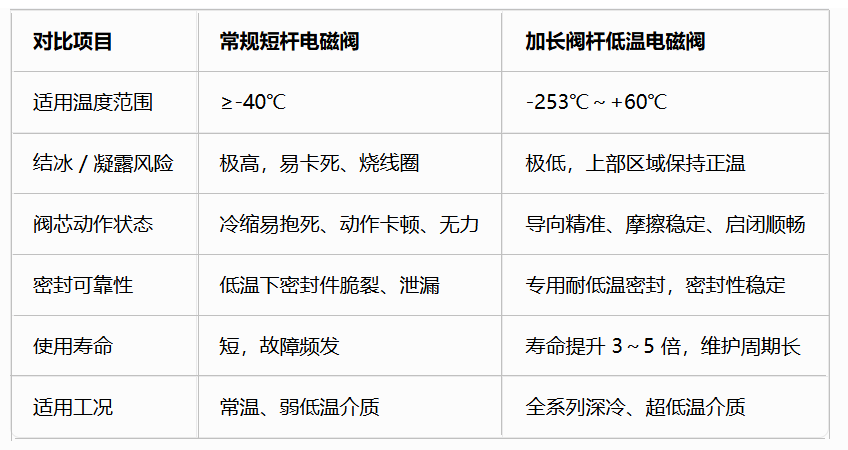

将加长阀杆低温电磁阀与普通电磁阀在低温工况下进行对比：
七、使用与维护注意事项
安装时保证阀门垂直布置，避免阀杆偏载，影响导向与滑动；
定期检查绝热腔密封性，真空绝热型阀门若真空失效，需及时返修；
填料函处于常温区，无需额外伴热，禁止对长颈部位加装加热装置，破坏温度梯度；
长期停机重启前，手动检查阀杆灵活性，确认无卡滞后再通电运行。
八、总结
加长阀杆是针对低温工况痛点诞生的系统性结构优化，其核心逻辑不止是延长杆体，而是通过构建绝热温度梯度、隔离低温区与运动密封区、补偿冷缩形变、优化运动导向，从根源上解决低温带来的结冰、卡涩、抱死、线圈损坏等问题。
http://www.germanylikvalve.com/solenoid_valve.html
该设计结构简单、可靠性高、改造成本低，适配从 - 40℃常规低温到 - 253℃液氢超低温全工况，目前已是 LNG、空分、航天、低温化工等领域电磁阀的标配设计。在深冷流体自控系统中，合理选用加长阀杆结构，是保障阀芯长期动作顺畅、提升整套设备运行稳定性的关键举措。
