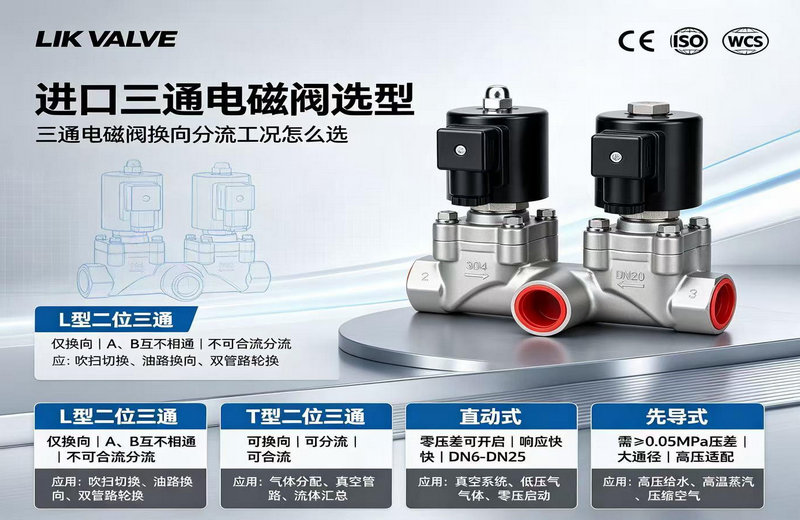

进口三通电磁阀选型｜三通电磁阀换向分流工况怎么选
进口三通电磁阀主要分为L‑型（二位三通L型）与T‑型（二位三通T型），二者介质流向是选型的核心区别，很多现场故障都是阀型选错导致。
L型（L通路）：实现两路切换，换向功能
通道：P进，A、B两个出口。通电时P‑A通；断电P‑B通；P口介质只能流向A或者B，A、B之间互相不通，无法合流。
用途：介质换向切换，一路输入切换输出到两套管路，典型：吹扫切换、液压油路换向、一进二出切换
T型（T通路）：可分流、也可以合流
通道：P、A、B三口互相连通。通电P‑A通；断电P‑B通；同时A与B之间介质可以互通。既可以P输入，分成A、B两路分流；也可以A、B两路介质汇合从P口输出，实现合流。
用途：分流、合流、介质混合，气体分配、两路流体汇总、真空管路切换。
简单记忆：L型只换向，不能合流；T型可换向、分流、合流。
二、按照驱动结构选型：直动式 / 先导式
1、直动式三通电磁阀
无需工作压差，零压差即可开启。压力适用范围0‑1.0MPa。
✅优点：启动不受压差影响，低压、真空工况优先选；响应速度快。
❌缺点：口径不会做很大，DN6‑DN25为主；高压工况扭矩不足。
👉适用：真空系统、低压气体、零压启动，小管路换向控制。
2、先导式三通电磁阀
需要最小工作压差（一般≥0.05‑0.1MPa）依靠介质压力助力启闭。
✅优点：可以做大口径DN25‑DN50，可用于高压工况，阀体体积更小。
❌缺点：没有压差阀门无法正常开关，低压、真空环境不能选用。
👉适用：水、蒸汽、压缩空气，管路本身具备压力的工况。
三、介质、压力温度参数选型要点
1. 介质种类
‑空气、氮气等普通气体：304不锈钢阀体即可；
‑蒸汽：选用高温密封材质（PTFE聚四氟乙烯），确认耐温参数；
‑弱腐蚀介质：选用316不锈钢阀体；
‑高盐雾、户外工况，不仅阀体材质，线圈外壳防护等级至少IP65以上。
2. 公称压力
必须工作压力＜阀门公称压力，建议预留安全余量。例如现场实际最高0.6MPa，选型公称压力建议≥1.0MPa，不要卡边界选型。
3. 温度范围
常温介质‑20~+80℃；高温蒸汽工况，确认阀门耐温，密封件选用PTFE，普通NBR橡胶不耐高温蒸汽。
四、防爆、防护等级选型
防爆场合（化工、油气、氢气）：需要防爆型二位三通电磁阀，区分BT4、CT4；CT4可以覆盖氢气等易燃易爆介质，BT4适用于油气、甲醇蒸汽。
户外露天、潮湿、喷淋工况：防护等级IP65及以上；地下管网、容易泡水场景选IP67。
普通室内干燥厂房，普通防护IP54就可满足。
五、连接方式：螺纹 / 法兰
‑DN6‑DN25：一般选用内螺纹连接，安装便捷；
‑DN32以上、高压工况：优先法兰连接，密封可靠，适合石油化工、火电系统。
六、电源电压选型
交流AC220V，直流DC24V是工业最通用规格。
⚠️注意：直流线圈发热更小，寿命更长；防爆工况优先DC24V。电压波动尽量控制±10%以内，电压不稳容易烧毁线圈。
七、工况快速选型对照表
1、工况：管路换向，一进二出切换，A、B管路介质互不混合
👉选型：L‑型二位三通
典型场景：吹扫管路切换、液压油路切换、设备两路回路轮换工作。
2、工况：介质分流，一路输入分成两路输出；或者两路介质合流汇集一路输出
👉选型：T‑型二位三通
典型场景：气体分配、真空管路、两路流体合流、工艺介质混合管路。
3、工况：真空系统、几乎没有工作压差
👉选型：直动式三通电磁阀，L/T根据流向选择，禁止先导式。
4、工况：化工易燃易爆车间
👉选型：防爆款三通电磁阀，核对防爆等级CT4/BT4。
八、常见选型误区
1、只看口径压力，分不清L型T型。很多客户买T‑型用来单纯换向，介质会出现A‑B互相窜气，工艺出错；L‑型拿来做合流，管路完全无法实现合流功能。
2、真空工况选用先导式三通电磁阀，没有压差，阀门打不开。
3、蒸汽工况使用普通NBR橡胶密封，短期使用就会密封老化泄漏。
4、防爆区域采购普通电磁阀，存在重大安全隐患。
九、订货需要提供参数清单
1、功能需求：换向（L） / 分流合流（T）；
2、驱动形式：直动还是先导；
3、介质名称、实际工作压力、最高温度；
4、口径大小、连接方式（螺纹/法兰）；
5、是否防爆，防爆等级；防护等级；
6、供电电压AC220V/DC24V；
7、阀体材质304/316不锈钢。
总结：三通电磁阀选型，第一步确定L型还是T型，确认换向还是分流合流；第二步区分直动/先导适配压差条件；再匹配压力、温度、防爆防护、电压口径，参数确认完整，能够避免现场安装后功能不匹配、泄漏、不动作等故障。
