L 型与 T 型进口二位三通电磁阀流向区别｜换向分流合流选型
发布时间:2026/8/17

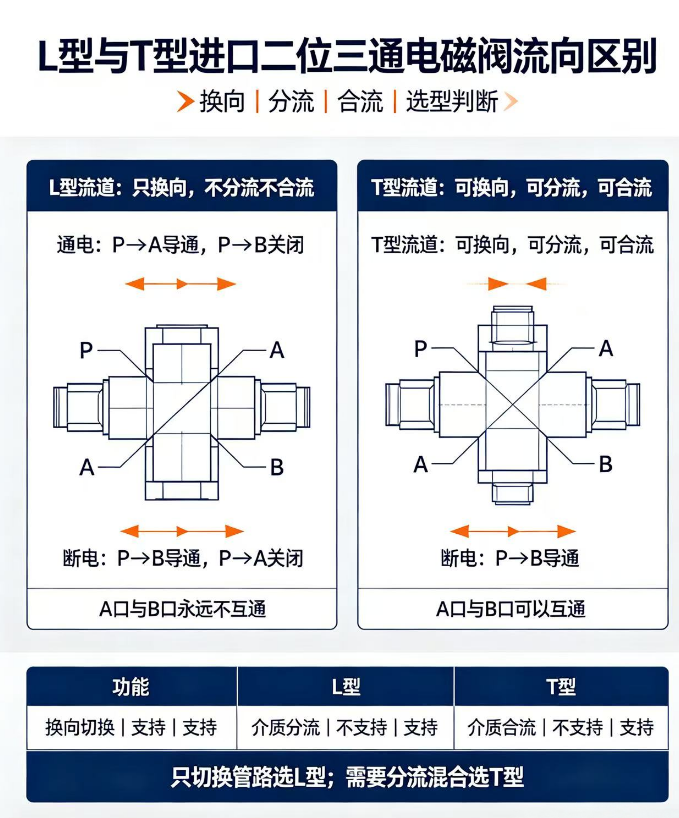

L型与T‑型进口二位三通电磁阀流向区别｜换向、分流、合流选型
很多现场故障，都是L型、T‑型流道选错造成。二者阀芯内部流道结构不同，介质流向功能完全不一样。
一、L‑型（二位三通‑L通路）——只做换向切换
功能：两路介质换向切换，只可二选一，不能分流、不能合流，A口与B口之间介质互不导通。
• 接口：P（介质进口）、A出口、B出口
• 通电状态：P‑A通路打开，P‑B关闭，介质从P流向A
• 断电状态：P‑B通路打开，P‑A关闭，介质从P流向B
⚠️重点：A、B两个出口永远不通。介质只能P进，要么去A，要么去B，不会同时两路出油/出水/出气。
✅适合工况（选L‑型）
1. 管路换向切换：一进二出，两套管路来回切换供气供水供油
2. 吹扫回路切换、一用一备管路切换、原料管路切换
3. 冷热介质管路交替输出，只需要来回切换，不需要两路介质混合、分流
❌不适合：需要同时两路输出（分流）；两路介质混合（合流）。L型做不到一分两路同时输出。
二、T‑型（二位三通‑T通路）——换向+分流+合流
功能：既可以换向切换，又支持介质分流，还支持两路介质合流混合，A、B口之间可以互通。
‑接口：P（公共口）、A口、B口
‑通电：P‑A导通；断电：P‑B导通
‑特殊：阀芯中间T型流道，A口与B口可以互相连通
✅适合工况（选T‑型）
1. 分流：一路输入，同时分给A、B两条管路，一进两分
2. 合流：A、B两路不同介质汇入P口，实现介质混合
3. 需要换向，同时偶尔需要两路互通的工艺系统
4. 部分循环管路、介质配比混合工艺
注意：T‑型阀芯结构更复杂，同等规格下，泄漏指标会略高于L‑型；对密封件要求更高，高压工况需要确认密封材质。
核心功能 换向切换 换向 + 分流 + 合流混合
A‑B口互通 ❌互相隔绝，永远不通 ✅可以互通导通
介质分流（1进2出） ❌不支持 ✅支持
介质合流（2进1出混合） ❌不支持 ✅支持
适用场景 管路切换、吹扫、一用一备 介质分流、介质混合、循环工艺
四、选型要点（订货必确认）
1. 先确定工艺：只切换管路，选L‑型；需要分流/合流混合介质，选T‑型，千万不要混用，否则工艺达不到预期，甚至出现介质窜流事故。
2. 驱动方式：直动式（零压差可启动，小通径）；先导式（需要最小压差，大通径大流量）。
3. 电气规格：DC24V / AC220V；防爆工况确认BT4/CT4、T5/T6温度组别。
4. 介质温度压力：蒸汽、高温介质选用氟橡胶密封；腐蚀性介质阀体选用316不锈钢。
五、常见选型误区
1. 误区：都是三通阀，L、T可以互换。
纠正：流道完全不同。L‑型阀体，无论通电断电，A‑B永远不通；如果工艺需要两路介质混合，L‑型阀门再怎么调试都无法实现。
2. 误区：T‑型就一定可以稳定连续分流。
纠正：电磁阀是开关阀，并非调节阀。T‑型只能实现通断式分流；如需连续比例调节流量，要选用三通调节阀，而不是三通电磁阀。
如果你需要，我可以把这篇精简成画册一页短版文案。
很多现场故障，都是L型、T‑型流道选错造成。二者阀芯内部流道结构不同，介质流向功能完全不一样。
一、L‑型（二位三通‑L通路）——只做换向切换
功能：两路介质换向切换，只可二选一，不能分流、不能合流，A口与B口之间介质互不导通。
• 接口：P（介质进口）、A出口、B出口
• 通电状态：P‑A通路打开，P‑B关闭，介质从P流向A
• 断电状态：P‑B通路打开，P‑A关闭，介质从P流向B
⚠️重点：A、B两个出口永远不通。介质只能P进，要么去A，要么去B，不会同时两路出油/出水/出气。
✅适合工况（选L‑型）
1. 管路换向切换：一进二出，两套管路来回切换供气供水供油
2. 吹扫回路切换、一用一备管路切换、原料管路切换
3. 冷热介质管路交替输出，只需要来回切换，不需要两路介质混合、分流
❌不适合：需要同时两路输出（分流）；两路介质混合（合流）。L型做不到一分两路同时输出。
二、T‑型（二位三通‑T通路）——换向+分流+合流
功能：既可以换向切换，又支持介质分流，还支持两路介质合流混合，A、B口之间可以互通。
‑接口：P（公共口）、A口、B口
‑通电：P‑A导通；断电：P‑B导通
‑特殊：阀芯中间T型流道，A口与B口可以互相连通
✅适合工况（选T‑型）
1. 分流：一路输入，同时分给A、B两条管路，一进两分
2. 合流：A、B两路不同介质汇入P口，实现介质混合
3. 需要换向，同时偶尔需要两路互通的工艺系统
4. 部分循环管路、介质配比混合工艺
注意：T‑型阀芯结构更复杂，同等规格下，泄漏指标会略高于L‑型；对密封件要求更高，高压工况需要确认密封材质。
三、简明对比表
核心功能 换向切换 换向 + 分流 + 合流混合
A‑B口互通 ❌互相隔绝，永远不通 ✅可以互通导通
介质分流（1进2出） ❌不支持 ✅支持
介质合流（2进1出混合） ❌不支持 ✅支持
适用场景 管路切换、吹扫、一用一备 介质分流、介质混合、循环工艺
四、选型要点（订货必确认）
1. 先确定工艺：只切换管路，选L‑型；需要分流/合流混合介质，选T‑型，千万不要混用，否则工艺达不到预期，甚至出现介质窜流事故。
2. 驱动方式：直动式（零压差可启动，小通径）；先导式（需要最小压差，大通径大流量）。
3. 电气规格：DC24V / AC220V；防爆工况确认BT4/CT4、T5/T6温度组别。
4. 介质温度压力：蒸汽、高温介质选用氟橡胶密封；腐蚀性介质阀体选用316不锈钢。
5. 订货务必在型号标注：L‑port（L型流道） / T‑port（T型流道），很多厂家默认发货不一定是你需要的流道形式。
五、常见选型误区
1. 误区：都是三通阀，L、T可以互换。
纠正：流道完全不同。L‑型阀体，无论通电断电，A‑B永远不通；如果工艺需要两路介质混合，L‑型阀门再怎么调试都无法实现。
2. 误区：T‑型就一定可以稳定连续分流。
纠正：电磁阀是开关阀，并非调节阀。T‑型只能实现通断式分流；如需连续比例调节流量，要选用三通调节阀，而不是三通电磁阀。
如果你需要，我可以把这篇精简成画册一页短版文案。
