无源干接点 = 阀内置微动开关，触点本身不带电压，仅实现通断，PLC DI 模块需要外部 DC24V 构成检测回路
两种出线形式：
1、3 根反馈线：COM 公共端、NO 常开、NC 常闭（最常用，可同时采集开到位 / 关到位）
2 、根反馈线：单触点，仅一路状态反馈**
> 另外 2 根是**电磁阀驱动线圈控制线（动力回路，和反馈回路相互独立，严禁混接）**
> 线圈回路：PLC 输出 Y 点控制电磁阀通电 / 断电；
> 反馈回路：无源触点接入 PLC 数字量输入 DI 点，读取阀芯实际位置，**两条回路电气隔离

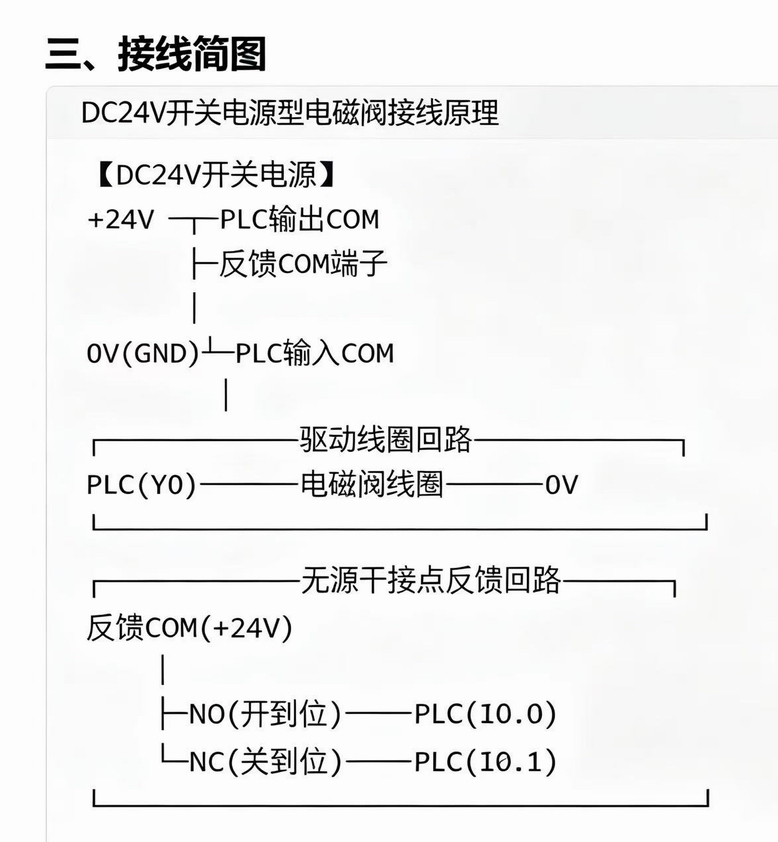

二、文字版接线示意图（DC24V 漏型 PLC，国内西门子 / 三菱主流）
✅回路 1：PLC 控制电磁阀线圈（驱动回路）
DC24V 电源 + 24V → PLC 输出 COM 端
PLC 输出点 Y0 → 电磁阀线圈一端电磁阀线圈另一端 → DC24V 0V (GND)
> 直流电磁阀建议线圈并联续流二极管吸收反向电动势，保护 PLC 晶体管输出；AC220V 线圈建议增加中间继电器隔离驱动
✅回路 2：三线无源干接点反馈（COM+NO+NC，推荐）
PLC DI 输入公共端 COM 接 DC24V‑0V
电源 + 24V → 电磁阀反馈 COM 公共端电磁阀反馈 NO（开到位触点）→ PLC 输入 I0.0
电磁阀反馈 NC（关到位触点）→ PLC 输入 I0.1
**动作逻辑（常闭型电磁阀）
线圈得电，阀门打开 → COM 与 NO 导通，I0.0=ON（开到位信号）
线圈失电，阀门关闭 → COM 与 NC 导通，I0.1=ON（关到位信号）
✅回路 3：两线单点无源反馈（仅一路信号）
电源 + 24V 接反馈其中一根线，另一根接入 PLC DI 点 I0.0；PLC DI COM 接 0V
阀门到位时触点闭合，I0.0 导通收到信号，只能采集单状态（仅开到位或仅关到位）
> ⚠️重要提醒：干接点无极性，不分正负；但不要把电磁阀驱动电源线接到反馈触点上！
四、常见端子标识（进口 LIK 等品牌插头式）
1、1、2：电磁阀线圈（电源驱动）
2、3# COM，4# NO，5# NC：阀位无源反馈干接点
五、现场调试与注意事项
1、无源干接点严禁直接接入有源传感器回路，触点只是开关，必须由 PLC 侧提供 24V 检测电源；
2、先导式信号反馈电磁阀必须在额定工作压力下测试，无介质压力时阀芯无法到位，反馈信号不准；
3、动力电缆与反馈信号电缆分开走线，避免干扰；使用屏蔽线，单端接地；
4、接线完成手动通断测试，确认 PLC 采集状态和阀门实际位置一致；
5、若为源型输入 PLC，将 24V 与 0V 对调，DI 公共端接 + 24V，触点一端接 0V 即可。
六、中英对照简短说明（产品样本可用）
无源干接点信号反馈 Dry contact signal feedback
反馈端子 COM / NO / NC Feedback terminals COM / NO / NC
PLC 数字量输入 PLC digital input (DI)
PLC 数字量输出 PLC digital output (DO)
DC24V 控制回路 DC24V control circuit
阀位位置反馈 Valve position feedback
电气隔离，驱动回路与信号回路独立 Electrically isolated, drive circuit independent from signal circuit
