进口气动角座阀安装方向有要求吗∣德国莱克LIK
发布时间:2026/10/28

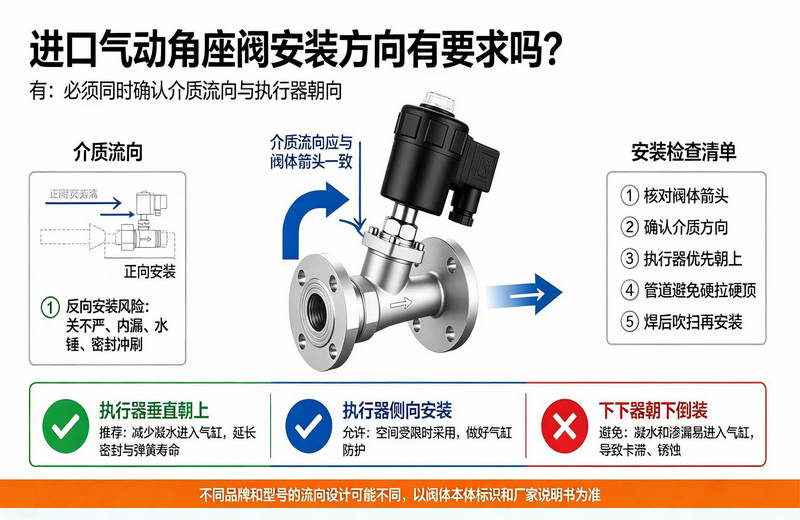

进口气动角座阀安装方向有要求吗？
一、核心结论
进口气动角座阀对安装方向有明确要求，包含介质流向以及执行器（气缸）安装朝向两个维度，不可随意安装，装错会造成内漏、关不死、气缸损坏、缩短阀门使用寿命，高压蒸汽工况甚至会引发水锤故障。
二、介质流向：必须遵照阀体箭头（重中之重）
气动角座阀属于定向阀门，阀体上一般铸有流向箭头，介质流动方向一定要和阀体箭头保持一致，这是安装第一准则。
1. 常闭NC型（市场最常用）
介质一般从阀座下方流入，由阀芯底部向上，流体压力辅助阀芯压紧阀座，保障关闭后的密封性能。如果反向安装，介质压力会持续向上顶开阀芯，阀门关闭时很难压紧密封面，直接出现内漏、关不严。高压工况下，反向介质冲击阀座，容易产生剧烈震动、噪音，造成水锤，快速冲刷损坏密封件。
2. 不同品牌、特殊定制型号流向会有差异，不能依靠经验一概而论，一切以阀体刻印箭头为准，不能想当然认为角座阀双向都可以通流密封。
误区提醒：低压短时间试运转，反向也许还能开关，但长期投入工艺管线，尤其是蒸汽、高压流体，反向安装是阀门提前失效最常见原因。
✅ 推荐方案：执行器垂直朝上（首选）
这是工程上最推荐的安装姿态。当阀体出现微量渗漏，或者高温介质产生冷凝水时，液体不容易顺着阀杆流进上部气缸内部，有效避免冷凝水、介质进入执行器，防止弹簧锈蚀、活塞密封圈老化卡滞，最大程度保护气缸，延长气动执行机构寿命，蒸汽管路优先采用此方式。
✅ 可接受方案：侧向水平安装
现场管道空间受限，垂直向上无法布置时，可以选择气缸侧向水平安装。注意做好气缸防护，尽量避免积水、粉尘直接淋到执行器外壳。带定位器的调节型角座阀侧向布置时，还要预留气源管、信号线的安装与检修空间。
❌ 尽量避免：执行器朝下倒装
不建议气缸朝下安装。一旦阀体发生微量泄漏，介质、冷凝水会直接顺着阀杆流入气缸腔体，造成弹簧生锈、活塞密封损坏，气缸容易出现动作卡顿、失效故障。带电气定位器的型号倒装，液体渗漏还可能损坏电气元件，风险更高。
四、不同介质工况的安装注意要点
1. 高温蒸汽工况
蒸汽极易产生冷凝水，是对安装方向最敏感的介质。优先执行器朝上，严格核对流向箭头，一旦流向装反，水锤冲击极易击穿阀座密封，是蒸汽管路角座阀最主要失效诱因。
2. 水、一般液体介质
同样遵循阀体流向，管路前端建议加装过滤器，焊渣、固体杂质卡在密封面，无论正向反向都会造成内漏。
3. 带定位器调节型角座阀
除流向以外，还要兼顾定位器的布线、气管，优先朝上或者侧向布置，严禁朝下，防止液体浸泡电气配件。
五、配套其他安装注意事项
1. 管道不能强制对口，管道重量不能压在阀门本体上，大口径管路需要设置独立管道支撑，防止阀体受力变形，阀座密封错位泄漏。
2. 管路焊接作业完成后，先吹扫管线清除焊渣杂质，最后再安装阀门，硬质颗粒容易刮伤PTFE密封面，造成永久损伤。
3. 法兰连接时螺栓对角均匀紧固，单边用力拧紧容易造成阀体应力变形。
六、快速安装检查清单
✅ 介质流向与阀体铸造箭头保持一致
✅ 优先执行器垂直向上安装
⚠️ 空间不足可侧向安装，做好防护
❌ 不推荐执行器朝下倒装
进口气动角座阀不是无方向通用阀，流向错会破坏密封，气缸姿态不当容易损坏执行器。现场安装前一定要看清阀体标识，优先气缸朝上，严格顺着箭头方向安装，特别是蒸汽、高压工况，规范安装是保障阀门长期稳定工作的关键。
一、核心结论
进口气动角座阀对安装方向有明确要求，包含介质流向以及执行器（气缸）安装朝向两个维度，不可随意安装，装错会造成内漏、关不死、气缸损坏、缩短阀门使用寿命，高压蒸汽工况甚至会引发水锤故障。
二、介质流向：必须遵照阀体箭头（重中之重）
气动角座阀属于定向阀门，阀体上一般铸有流向箭头，介质流动方向一定要和阀体箭头保持一致，这是安装第一准则。
1. 常闭NC型（市场最常用）
介质一般从阀座下方流入，由阀芯底部向上，流体压力辅助阀芯压紧阀座，保障关闭后的密封性能。如果反向安装，介质压力会持续向上顶开阀芯，阀门关闭时很难压紧密封面，直接出现内漏、关不严。高压工况下，反向介质冲击阀座，容易产生剧烈震动、噪音，造成水锤，快速冲刷损坏密封件。
2. 不同品牌、特殊定制型号流向会有差异，不能依靠经验一概而论，一切以阀体刻印箭头为准，不能想当然认为角座阀双向都可以通流密封。
误区提醒：低压短时间试运转，反向也许还能开关，但长期投入工艺管线，尤其是蒸汽、高压流体，反向安装是阀门提前失效最常见原因。
三、执行器（气缸）摆放朝向
✅ 推荐方案：执行器垂直朝上（首选）
这是工程上最推荐的安装姿态。当阀体出现微量渗漏，或者高温介质产生冷凝水时，液体不容易顺着阀杆流进上部气缸内部，有效避免冷凝水、介质进入执行器，防止弹簧锈蚀、活塞密封圈老化卡滞，最大程度保护气缸，延长气动执行机构寿命，蒸汽管路优先采用此方式。
✅ 可接受方案：侧向水平安装
现场管道空间受限，垂直向上无法布置时，可以选择气缸侧向水平安装。注意做好气缸防护，尽量避免积水、粉尘直接淋到执行器外壳。带定位器的调节型角座阀侧向布置时，还要预留气源管、信号线的安装与检修空间。
❌ 尽量避免：执行器朝下倒装
不建议气缸朝下安装。一旦阀体发生微量泄漏，介质、冷凝水会直接顺着阀杆流入气缸腔体，造成弹簧生锈、活塞密封损坏，气缸容易出现动作卡顿、失效故障。带电气定位器的型号倒装，液体渗漏还可能损坏电气元件，风险更高。
四、不同介质工况的安装注意要点
1. 高温蒸汽工况
蒸汽极易产生冷凝水，是对安装方向最敏感的介质。优先执行器朝上，严格核对流向箭头，一旦流向装反，水锤冲击极易击穿阀座密封，是蒸汽管路角座阀最主要失效诱因。
2. 水、一般液体介质
同样遵循阀体流向，管路前端建议加装过滤器，焊渣、固体杂质卡在密封面，无论正向反向都会造成内漏。
3. 带定位器调节型角座阀
除流向以外，还要兼顾定位器的布线、气管，优先朝上或者侧向布置，严禁朝下，防止液体浸泡电气配件。
五、配套其他安装注意事项
1. 管道不能强制对口，管道重量不能压在阀门本体上，大口径管路需要设置独立管道支撑，防止阀体受力变形，阀座密封错位泄漏。
2. 管路焊接作业完成后，先吹扫管线清除焊渣杂质，最后再安装阀门，硬质颗粒容易刮伤PTFE密封面，造成永久损伤。
3. 法兰连接时螺栓对角均匀紧固，单边用力拧紧容易造成阀体应力变形。
六、快速安装检查清单
✅ 介质流向与阀体铸造箭头保持一致
✅ 优先执行器垂直向上安装
⚠️ 空间不足可侧向安装，做好防护
❌ 不推荐执行器朝下倒装
❌ 禁止管道硬拉强制对接，阀门不承受管道载荷
进口气动角座阀不是无方向通用阀，流向错会破坏密封，气缸姿态不当容易损坏执行器。现场安装前一定要看清阀体标识，优先气缸朝上，严格顺着箭头方向安装，特别是蒸汽、高压工况，规范安装是保障阀门长期稳定工作的关键。
