什么是进口气动角座阀
发布时间:2026/10/28

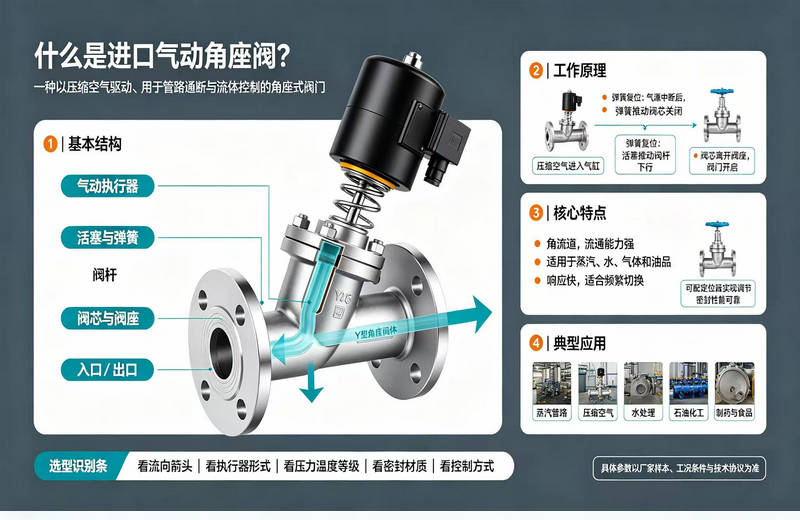

什么是进口气动角座阀？
一、基本定义
它属于气动控制阀的一类，主要由两大总成组成：上部气动执行器（气缸） + 下部Y型阀体组件，依靠气源信号控制阀门打开或者关闭。
二、基本结构
1. 气动执行器（气缸）
一般为塑料或者铝合金外壳，内部包含活塞、复位弹簧，侧面设有两个气源接口。分为单作用（弹簧复位） 和双作用：
• 单作用（最常用，分常闭NC / 常开NO）：通气阀门动作，断气依靠弹簧自动复位。常闭型：通气打开，断气自动关闭，是工艺安全选型首选；常开型：通气关闭，断气自动打开。
• 双作用：两侧交替进气来驱动活塞，无复位弹簧，依靠气源双向推动，适合大口径、高频率动作工况，断气时阀门保持原位。
2. 阀杆与阀芯组件
阀杆连接气缸活塞和阀芯，阀芯一般包裹PTFE密封件，和阀座配合实现密封。
3. Y型阀体
Y型流道是角座阀最标志性特征，有螺纹、法兰、快装卡箍多种连接形式。阀体材质大多为不锈钢304/316，阀体表面会铸造介质流向箭头，安装必须顺着箭头方向。
三、工作原理
以最普遍的单作用常闭NC举例：
无气源输入的时候，内部弹簧向下推动活塞，阀杆下压，阀芯压紧阀座，阀门处于关闭状态；
当压缩空气通入执行器驱动腔，气压克服弹簧弹力推动活塞向上，阀杆提起阀芯，流道导通，介质顺利通过；
切断气源，气压消失，弹簧推动活塞复位，阀芯重新压紧阀座，阀门关闭切断介质。
如果加装阀门定位器，可以接收4‑20mA控制信号，让阀芯停在中间任意开度，实现粗略流量调节（注意：角座阀并非高精度调节阀，长期节流会加速密封磨损）
✅ 流通能力大
Y型斜向流道，介质转弯平缓，流阻小，同等口径对比普通直座阀，Cv流通系数更高，不容易积留杂质。
✅ 耐高温性能优秀
密封采用PTFE，非常适合饱和蒸汽，这也是角座阀最出圈的优势，大量换热、蒸煮蒸汽管路优先选用。
✅ 启闭响应速度快
气动驱动，开关动作迅速，适合需要快速通断的自动化管路。
✅ 多介质兼容
可用于蒸汽、水、压缩空气、轻质油品、部分中性化工流体，食品制药洁净工况也可选用抛光卫生款。
⚠️ 局限性
1. 原生是开关切断阀，并非专门的高精度调节阀，不加定位器只有全开全关两档。
2. 长期固定在小开度节流冲刷，会加速阀座密封面冲蚀，造成后期内漏，缩短寿命。
3. 有流向要求，不能随意反向安装，反向安装容易关不严、产生水锤震动，蒸汽工况风险尤为明显。
五、主要连接形式
1. 螺纹式：内螺纹，多用于小口径DN15~DN50，安装简便，普通水处理、小型蒸汽管线。
2. 法兰式：法兰对接，DN15~DN80甚至更大，高压、高温、工业主管路，拆装维护方便，就是你前面那张图的样式。
3. 快装卡箍式：卫生级居多，食品、饮料、制药行业，方便拆卸清洗。
六、典型应用行业
• 火电/热电厂：高压给水、蒸汽工艺系统
• 石油天然气配套工艺管路
• 精细化工：反应釜进料、工艺切断
• 高压装备：高压液压试验台、高压水射流清洗设备
• 气瓶充装、空压机成套设备、高压储能配套管路
• 食品、制药、水处理、印染蒸煮蒸汽管路
七、选型简要提示
1. 先确定：介质是什么，温度压力，是否蒸汽
2. 确定功能：只做开关，还是需要带定位器调节流量
3. 确定作用方式：常闭NC（绝大多数工况优先）、常开NO、双作用
4. 确定连接方式：螺纹 / 法兰 / 快装
5. 核对材质，腐蚀性介质选用316不锈钢阀体
总结
进口气动角座阀是一款Y型流道、气动驱动的工业切断阀，蒸汽工况是它最擅长的领域。它流通能力好、耐高温，既可单纯做管路通断，选配定位器还可实现粗略流量调控，是自动化流体控制里面非常经典的阀种。但要留意流向、节流磨损等限制，根据工艺工况合理选型安装，才能保障长期稳定运行。
